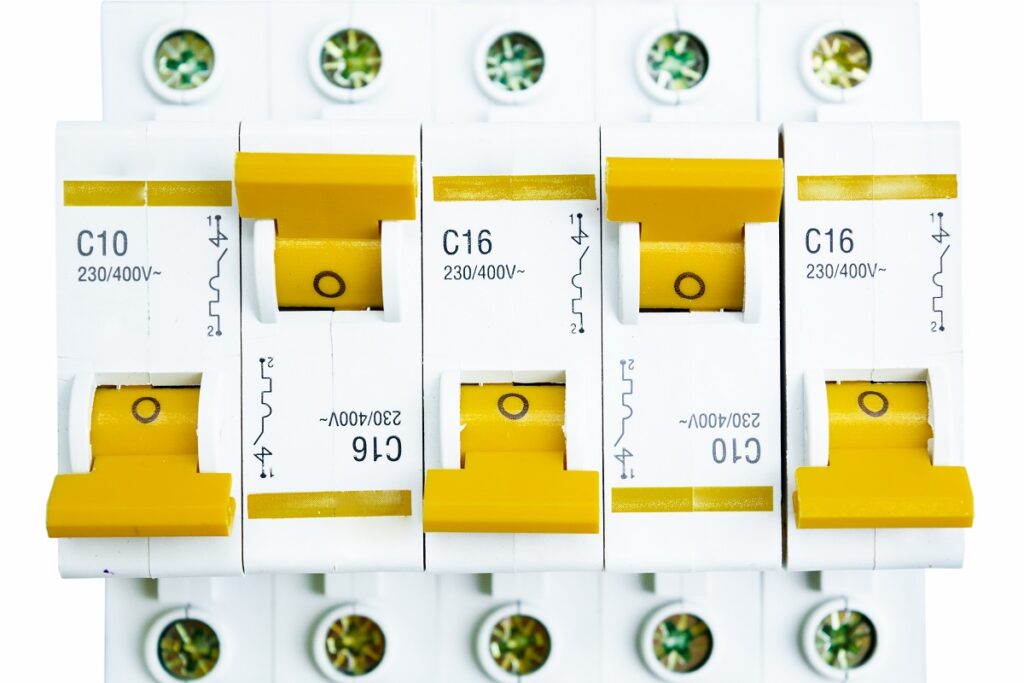

Entenda as etapas e métodos para calcular o disjuntor geral do quadro de distribuição de circuitos (QDC) e garanta a segurança elétrica da sua residência ou empresa.
Calcular o disjuntor geral do quadro de distribuição de circuitos (QDC) é um aspecto fundamental para garantir a segurança e eficiência da sua instalação elétrica. Um disjuntor dimensionado corretamente protege os circuitos contra sobrecargas e curtos-circuitos, prevenindo danos a equipamentos e possíveis incêndios. Neste artigo, vamos detalhar como realizar esse cálculo, apresentando as etapas necessárias, os fatores a serem considerados e dicas para uma instalação segura.
O que é um disjuntor geral?
Um disjuntor geral é um dispositivo de proteção elétrica que interrompe o fluxo de corrente em caso de sobrecarga ou curto-circuito. Ele é uma parte essencial do quadro de distribuição, pois protege todos os circuitos conectados a ele, funcionando como um “guarda-chuva” que controla e protege a eletricidade em uma residência ou instalação comercial.
Funções do disjuntor geral
- Proteção contra sobrecargas: O disjuntor desliga automaticamente o circuito quando a corrente ultrapassa o limite seguro.
- Prevenção de curtos-circuitos: Em caso de curto-circuito, o disjuntor interrompe o fluxo de eletricidade, evitando danos.
- Segurança do sistema elétrico: Garante que a eletricidade seja distribuída de forma segura e controlada.
Fatores a serem considerados no cálculo
Antes de calcular o disjuntor geral do QDC, é importante entender alguns fatores que influenciam esse cálculo:
1. Potência dos equipamentos
A potência total dos equipamentos que serão alimentados pelo QDC é um dos fatores mais importantes. Para calcular a potência total, é necessário somar a potência de todos os dispositivos conectados.
2. Tipo de circuito
Os circuitos podem ser monofásicos ou trifásicos. O tipo de circuito afeta a corrente que o disjuntor deve suportar.
3. Fator de demanda
O fator de demanda é uma estimativa da carga máxima que um circuito pode ter. Isso é importante, pois raramente todos os aparelhos funcionam ao mesmo tempo.
Como calcular o disjuntor geral do QDC
Agora que você conhece os fatores envolvidos, vamos às etapas do cálculo.
Etapa 1: Calcular a potência total
Para calcular a potência total (P) em watts, utilize a fórmula:
P=P1+P2+P3+…+PnP = P_1 + P_2 + P_3 + … + P_nP=P1+P2+P3+…+Pn
onde P1,P2,P3,…PnP_1, P_2, P_3, … P_nP1,P2,P3,…Pn são as potências de cada equipamento.
Por exemplo, se você tiver:
- Aparelho 1: 1000W
- Aparelho 2: 800W
- Aparelho 3: 600W
A potência total será:
P=1000+800+600=2400WP = 1000 + 800 + 600 = 2400WP=1000+800+600=2400W
Etapa 2: Calcular a corrente
Para calcular a corrente (I) em amperes, utilize a fórmula:
I=PVI = \frac{P}{V}I=VP
onde PPP é a potência total em watts e VVV é a tensão do circuito.
Para um circuito monofásico de 220V, ficaria assim:
I=2400220≈10,91AI = \frac{2400}{220} \approx 10,91AI=2202400≈10,91A
Etapa 3: Considerar o fator de demanda
O fator de demanda é uma porcentagem que reflete a carga real que será utilizada em relação à potência total calculada. Um valor comum para residências é de cerca de 70%. Para nosso exemplo, isso seria:
Idemanda=I×0,7I_{demanda} = I \times 0,7Idemanda=I×0,7
Portanto,
Idemanda=10,91×0,7≈7,64AI_{demanda} = 10,91 \times 0,7 \approx 7,64AIdemanda=10,91×0,7≈7,64A
Etapa 4: Selecionar o disjuntor
O disjuntor deve ser escolhido com base na corrente de demanda calculada. Normalmente, os disjuntores são escolhidos em valores padrões. Para nosso exemplo, um disjuntor de 10A seria adequado.
Exemplo de cálculo completo
Suponha que você tenha os seguintes aparelhos:
- Geladeira: 200W
- Micro-ondas: 800W
- Ar-condicionado: 1500W
- Iluminação: 200W
- Calcule a potência total:
P=200+800+1500+200=2700WP = 200 + 800 + 1500 + 200 = 2700WP=200+800+1500+200=2700W
- Calcule a corrente:
Para um circuito monofásico de 220V:
I=2700220≈12,27AI = \frac{2700}{220} \approx 12,27AI=2202700≈12,27A
- Considere o fator de demanda:
Idemanda=12,27×0,7≈8,57AI_{demanda} = 12,27 \times 0,7 \approx 8,57AIdemanda=12,27×0,7≈8,57A
- Escolha o disjuntor:
Um disjuntor de 10A seria apropriado.
A importância de contratar um profissional qualificado
Realizar o cálculo do disjuntor geral do QDC é fundamental, mas a instalação elétrica deve sempre ser realizada por um profissional qualificado. Um eletricista experiente garantirá que todas as normas de segurança sejam seguidas, evitando riscos como curtos-circuitos e sobrecargas.
Além disso, um profissional pode:
- Verificar se a fiação está adequada.
- Realizar o aterramento corretamente.
- Garantir que todos os dispositivos estão instalados de acordo com as normas técnicas.
Como a Unihands pode ajudar
Se você precisa de ajuda para calcular ou instalar seu disjuntor geral do QDC, a Unihands está aqui para ajudar. Nossa equipe de eletricistas qualificados oferece serviços de instalação elétrica completos, garantindo que seu sistema esteja seguro e funcionando perfeitamente.
Entre em contato conosco para uma avaliação gratuita e descubra como podemos garantir a segurança e a eficiência da sua instalação elétrica.
FAQs
- O que é um disjuntor?
Um disjuntor é um dispositivo de proteção elétrica que interrompe o fluxo de corrente em caso de sobrecarga ou curto-circuito. - Como sei qual disjuntor escolher?
A escolha do disjuntor deve ser baseada na corrente de demanda calculada para sua instalação elétrica. - Posso instalar o disjuntor eu mesmo?
Embora seja possível, é recomendado que a instalação seja feita por um eletricista qualificado para garantir segurança e conformidade com as normas.
Conclusão
Calcular e instalar corretamente o disjuntor geral do QDC é essencial para garantir a segurança e o bom funcionamento da sua instalação elétrica. Com as informações corretas e a ajuda de profissionais qualificados, você pode evitar problemas futuros e manter sua casa segura. Para qualquer dúvida ou para solicitar nossos serviços, não hesite em entrar em contato com a Unihands e garanta uma instalação elétrica de qualidade.
