Um esquema de quadro elétrico residencial é essencial para garantir que o sistema elétrico da sua casa funcione de maneira segura e eficiente. Quando se trata de instalações em 220V, entender os detalhes e seguir as melhores práticas pode fazer toda a diferença na sua segurança e conforto.
Neste guia, abordaremos tudo o que você precisa saber sobre o esquema de um quadro elétrico residencial, incluindo a instalação em 220V, componentes essenciais e dicas para garantir uma instalação perfeita.
O que é um esquema de quadro elétrico residencial?
Um esquema de quadro elétrico residencial é um diagrama que ilustra a organização dos componentes do sistema elétrico de uma casa. Ele mostra como a energia elétrica é distribuída a partir do quadro de distribuição para os diferentes circuitos da residência. Esse esquema é crucial para entender como a eletricidade é gerenciada e protegida dentro de uma casa.
Componentes principais do esquema de quadro elétrico residencial
- Disjuntores: Protegem os circuitos contra sobrecargas e curtos-circuitos.
- Dispositivo de Proteção Residual (DR): Protege contra choques elétricos e fugas de corrente.
- Dispositivo de Proteção contra Surtos (DPS): Protege contra picos de tensão e surtos elétricos.
- Barramentos: Distribuem a energia para os disjuntores e outros componentes.
- Cabos e Fios: Conectam os componentes e distribuem a eletricidade.
Esquema elétrico residencial 220V
A instalação de um sistema elétrico residencial em 220V exige cuidados especiais e um entendimento detalhado do esquema elétrico. A seguir, explicamos como configurar e organizar um quadro elétrico residencial para uma instalação eficiente e segura em 220V.
1. Planejamento da Instalação
Antes de iniciar a montagem do quadro elétrico, é fundamental planejar todos os aspectos da instalação.
- Escolha do quadro: Certifique-se de que o quadro de distribuição seja compatível com a carga elétrica da sua residência e com a tensão de 220V.
- Avaliação da carga: Calcule a carga total dos circuitos para garantir que os disjuntores e outros componentes sejam adequados.
2. Montagem do Quadro Elétrico
A montagem do quadro elétrico deve seguir um procedimento específico para garantir a segurança e a eficiência.
2.1 Instalação do Quadro
- Localização: Instale o quadro em um local seco e acessível.
- Fixação: Utilize suportes adequados para fixar o quadro na parede.
2.2 Instalação dos Disjuntores
- Disjuntores: Selecione disjuntores apropriados para a carga e a tensão do sistema. Para uma instalação em 220V, você precisará de disjuntores específicos para essa tensão.
- Conexão: Conecte os disjuntores aos barramentos de entrada.
2.3 Instalação do DR e DPS
- DR (Dispositivo de Proteção Residual): Instale o DR para garantir proteção contra choques elétricos e fugas de corrente.
- DPS (Dispositivo de Proteção contra Surtos): Instale o DPS para proteger o sistema contra picos de tensão.
3. Conexão dos Cabos
Conectar os cabos de forma adequada é crucial para a segurança do sistema elétrico.
- Cabos de alimentação: Conecte os cabos principais que vêm da rede elétrica ao quadro de distribuição.
- Cabos dos circuitos: Conecte os cabos que vão para os diferentes circuitos da casa, garantindo que as conexões estejam bem feitas e isoladas.

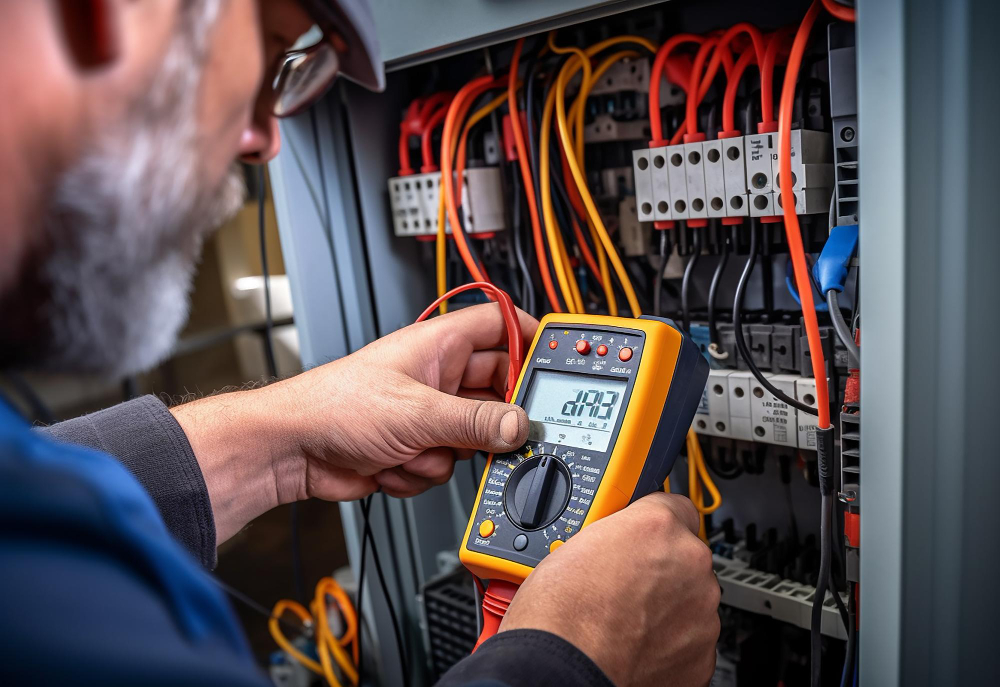

4. Testes e Verificações
Após a instalação, é fundamental realizar testes e verificações para garantir que tudo está funcionando corretamente.
- Teste de funcionamento: Ligue o quadro e verifique se todos os disjuntores e dispositivos estão operando corretamente.
- Verificação de segurança: Cheque todas as conexões e componentes para garantir que estejam seguros e sem defeitos.
A instalação de um esquema elétrico residencial em 220V pode ser complexa e requer um conhecimento detalhado dos componentes e das normas de segurança. Se você precisar de assistência especializada, a Unihands pode ajudar a garantir que sua instalação esteja correta e segura.
Melhores práticas para montagem de quadro elétrico residencial em 220V
Seguir as melhores práticas pode fazer uma grande diferença na eficácia e segurança da sua instalação.
- Siga as normas elétricas: Certifique-se de que a instalação está em conformidade com as normas e regulamentos locais.
- Utilize componentes de qualidade: Escolha disjuntores, DRs e DPS de marcas confiáveis para garantir durabilidade e segurança.
- Realize manutenção regular: Faça verificações periódicas no quadro de distribuição para garantir que tudo esteja funcionando corretamente.
FAQs
O que é um quadro elétrico e qual a sua função?
Um quadro elétrico é um componente central do sistema elétrico de uma residência, responsável por distribuir a energia elétrica para os diferentes circuitos e proteger o sistema contra sobrecargas e curtos-circuitos. Ele também contém dispositivos de proteção, como disjuntores e DRs, para garantir a segurança elétrica.
Qual a diferença entre uma instalação elétrica em 110V e 220V?
A principal diferença é a tensão. Em uma instalação de 110V, a energia é distribuída com uma tensão menor, enquanto em 220V, a tensão é mais alta. As instalações em 220V são comuns em sistemas que requerem maior potência, como eletrodomésticos grandes.
Por que é importante ter um DR no quadro elétrico?
O DR (Dispositivo de Proteção Residual) é crucial para proteger contra choques elétricos e fugas de corrente. Ele detecta a diferença entre a corrente que entra e sai e desliga o circuito em caso de anomalias, garantindo a segurança dos moradores.
É necessário contratar um profissional para montar o quadro elétrico?
Sim, é altamente recomendável contratar um eletricista qualificado para montar o quadro elétrico. Eles têm o conhecimento necessário para garantir que a instalação esteja em conformidade com todas as normas de segurança e funcione de forma eficiente.
Conclusão
A montagem de um quadro elétrico residencial, especialmente em uma instalação de 220V, é uma tarefa que requer cuidado e precisão. Seguir as melhores práticas e compreender os componentes e o esquema elétrico é essencial para garantir uma instalação segura e eficiente. Se você precisar de assistência especializada para garantir que sua instalação esteja correta, a Unihands está aqui para ajudar.
