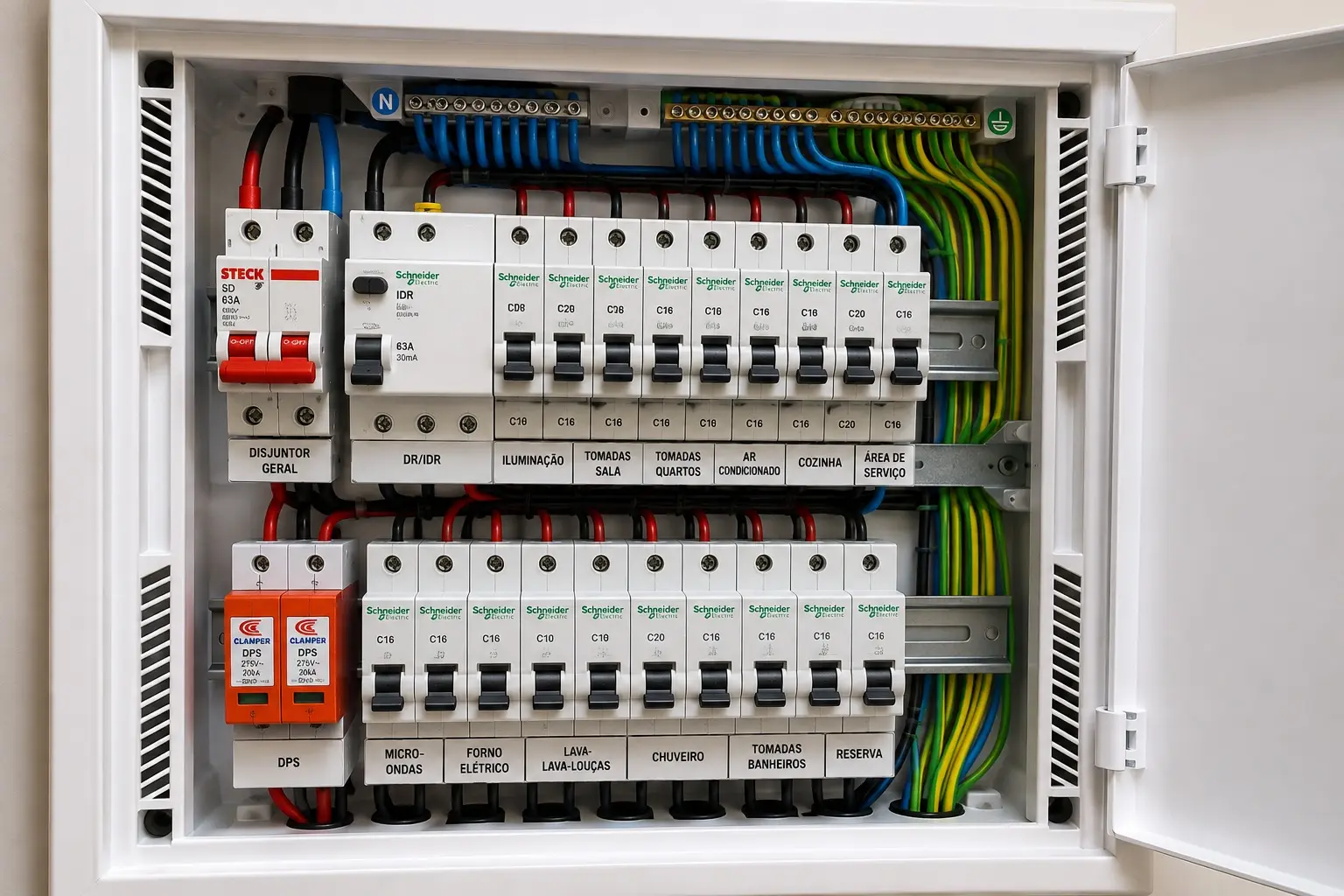

Disjuntor, DR, DDR e DPS: qual a diferença e qual a ordem correta no quadro elétrico?

Quando abrimos um quadro de distribuição moderno, encontramos diferentes dispositivos de proteção instalados lado a lado nos trilhos DIN. Embora visualmente alguns deles pareçam idênticos, disjuntor termomagnético, DR (IDR), DDR e DPS não são a mesma coisa e desempenham funções completamente distintas.

Esse é um dos pontos de maior confusão em reformas elétricas e manutenções residenciais.

Antes de responder se o DR fica antes ou depois do disjuntor geral, precisamos entender o papel de cada dispositivo e, principalmente, compreender que a posição de cada componente depende do projeto e da arquitetura de proteção adotada para aquela instalação.

Uma instalação elétrica segura deve ser dimensionada e executada de acordo com as normas técnicas aplicáveis, tendo como principal referência para instalações elétricas de baixa tensão a ABNT NBR 5410. Dependendo das características do imóvel e das proteções envolvidas, outras normas técnicas também são aplicáveis, como a ABNT NBR 5419, voltada para a proteção contra descargas atmosféricas.

Antes do quadro elétrico vem o dimensionamento da instalação

Existe uma etapa anterior indispensável à escolha do disjuntor, do DR ou do DPS.

O primeiro passo é conhecer a demanda elétrica real da instalação.

Não faz sentido substituir dispositivos ou montar um quadro novo sem entender quais cargas a residência ou o comércio possui atualmente e quais equipamentos ainda serão acrescentados no futuro.

Antes de escolher os dispositivos, é preciso calcular a carga elétrica

Antes de definir disjuntores, cabos, DR, DPS ou avaliar se o padrão de entrada deve ser monofásico, bifásico ou trifásico, é necessário conhecer quanto de potência elétrica a instalação precisa atender.

Para isso, realizamos um levantamento detalhado das cargas existentes e previstas no imóvel.

Não basta contar quantas tomadas existem na parede. Alguns equipamentos possuem potências muito superiores a outros. Um chuveiro elétrico de 7.500 W, por exemplo, consome muito mais energia do que dezenas de lâmpadas LED funcionando ao mesmo tempo.

Considere o exemplo de uma residência com os seguintes equipamentos:

Nesse levantamento simplificado, somamos uma potência instalada de 37.100 W (37,1 kW).

Mas isso não significa dividir 37.100 W pela tensão e escolher o disjuntor geral. Esse é justamente um dos erros mais perigosos cometidos por curiosos.

Em um projeto elétrico adequado, consideramos fatores como demanda, simultaneidade de utilização, tensão de fornecimento, quantidade e divisão dos circuitos, potência nominal dos equipamentos, seção dos condutores e normas da concessionária de energia local.

Um exemplo prático de corrente elétrica

Para entender a relação entre potência e corrente nominal, utilizamos a fórmula básica:

I = P ÷ V

Em uma carga puramente resistiva de 7.500 W alimentada em 220 V:

7.500 ÷ 220 ≈ 34,1 A

Ou seja, apenas esse chuveiro demanda aproximadamente 34 amperes durante o banho. Se tivermos dois chuveiros ligados juntos, somados ao forno, cooktop e aparelhos de ar-condicionado, a corrente demandada aumenta consideravelmente.

É por esse motivo que instalar aparelhos potentes sem dimensionar a capacidade da fiação e das proteções provoca sobrecargas, aquecimento dos condutores, desarmes frequentes e graves riscos de incêndio.

Potência instalada não é a mesma coisa que demanda

Dificilmente todos os aparelhos de uma casa estarão funcionando na potência máxima no exato mesmo minuto. Por isso, os cálculos aplicam taxas de simultaneidade para definir a demanda real da instalação.

A partir desse diagnóstico, define-se a entrada de energia, os circuitos terminais, as bitolas dos cabos e os dispositivos de proteção. Primeiro calculamos o que a infraestrutura precisa suportar. Depois dimensionamos como ela será protegida no quadro de distribuição.

O que é cada dispositivo de proteção?

Para entender a ordem correta de montagem no quadro e evitar erros graves de ligação, é fundamental conhecer o mecanismo de atuação e a finalidade de cada componente. Cada um deles foi desenvolvido para combater um risco elétrico específico na instalação.

1. O que é o disjuntor termomagnético?

O disjuntor termomagnético protege principalmente os condutores (cabos elétricos) contra sobrecorrentes. Essas sobrecorrentes ocorrem em duas situações principais:

• Sobrecarga: quando a corrente elétrica permanece acima do valor suportado pelo condutor por tempo excessivo, gerando aquecimento perigoso. A lâmina bimetálica do disjuntor se curva com o calor e desarma o circuito.
• Curto-circuito: quando ocorre um contato direto entre condutores com resistência quase nula, gerando uma corrente de falha instantânea e violenta. A bobina magnética do disjuntor atua em milissegundos para interromper a corrente antes que haja explosão ou incêndio.

O disjuntor geral é o dispositivo termomagnético responsável pela proteção e seccionamento da alimentação principal do quadro.

2. O que é DR ou IDR?

DR significa Dispositivo Diferencial Residual. Quando tratamos especificamente do interruptor, utilizamos a sigla IDR.

Sua função primordial é monitorar a corrente que entra e a corrente que sai do circuito. Se houver qualquer fuga de corrente para a terra (por exemplo, quando uma pessoa toca em uma parte energizada ou quando o isolamento de um fio se desgasta em contato com uma carcaça metálica), o IDR detecta essa diferença e desarma instantaneamente.

Dispositivos DR residenciais de alta sensibilidade desarmam com fugas a partir de 30 mA, nível seguro para salvar vidas contra choques elétricos fatais, conforme a NBR 5410.

Ponto importante: o IDR convencional não protege contra sobrecarga nem curto-circuito. Ele não substitui o disjuntor termomagnético e precisa obrigatoriamente estar associado a um disjuntor.

3. O que é DDR?

O DDR (Disjuntor Diferencial Residual) reúne em um único invólucro as duas funções: a proteção termomagnética contra sobrecarga e curto-circuito e a proteção diferencial-residual contra fuga de corrente e choque elétrico. Ele combina o que normalmente exigiria dois módulos separados, sendo uma excelente opção quando há pouco espaço físico no quadro elétrico.

4. O que é DPS?

O DPS (Dispositivo de Proteção contra Surtos) protege a instalação e os eletroeletrônicos contra sobretensões transitórias. Essas sobretensões são causadas principalmente por raios (descargas atmosféricas) e chaveamentos na rede da concessionária.

O DPS desvia a onda de surto para o aterramento em milionésimos de segundo, evitando que televisores, geladeiras, computadores, motores de portão e placas de ar-condicionado queimem durante tempestades.

Resumo das funções

• Disjuntor: protege os cabos contra sobrecarga e curto-circuito.
• DR / IDR: protege as pessoas contra choques elétricos e evita fugas de corrente.
• DDR: reúne disjuntor e DR em uma única peça.
• DPS: protege os aparelhos contra queima por raios e surtos de tensão.

Eles não concorrem entre si. São dispositivos complementares que atuam diante de riscos totalmente diferentes.

Então o DR vem antes ou depois do disjuntor geral?

Não é tecnicamente correto afirmar que o DR sempre vem antes ou sempre vem depois do disjuntor geral como uma fórmula fixa.

A posição correta depende da estratégia do projeto elétrico e do tipo de dispositivo utilizado:

Disjuntor geral antes do IDR (proteção mecânica do dispositivo)

Como o IDR não possui mecanismo contra sobrecorrentes, ele precisa estar protegido por um disjuntor termomagnético a montante (antes dele). Em instalações residenciais com DR geral, a alimentação da concessionária entra primeiro no disjuntor geral, passa pelo IDR geral e segue para os disjuntores de cada circuito.

IDRs individuais por circuito ou grupo de circuitos (arquitetura recomendada)

A melhor prática segundo a NBR 5410 consiste em instalar o disjuntor geral na entrada do quadro e utilizar IDRs dedicados por grupos de circuitos (como circuitos de áreas molhadas: cozinha, banheiros, lavanderia e tomadas externas). Dessa forma, uma fuga pontual no chuveiro desarma apenas o circuito em questão, mantendo a iluminação e as outras tomadas da casa funcionando normalmente.

Para quem busca entender as conexões práticas em detalhes, preparamos um guia prático de como ligar DR em 220V bifásico, explicando os diagramas de ligação com duas fases e a correta passagem do neutro.

Onde fica o DPS na sequência?

O DPS deve ser instalado na entrada dos condutores de alimentação, entre fase e terra (e neutro e terra), posicionado antes do dispositivo DR. Isso garante que a corrente de surto descarregada pelo DPS vá direto para a terra sem passar pelo DR, evitando desarmes falsos a cada raio que cai na região.

Por que um DR novo pode começar a desarmar em uma instalação antiga?

Esse é um cenário clássico em reformas elétricas: o cliente possui uma instalação antiga que parecia funcionar normalmente. Ao trocar o quadro e adicionar um IDR moderno para atender as normas de segurança, o dispositivo não para armado ou desarma repetidamente.

Isso não significa que o DR esteja com defeito. O dispositivo está funcionando perfeitamente e revelando anomalias ocultas que a instalação antiga não detectava:

• Condutores de neutro e terra interligados incorretamente após o DR;
• Cabos ressecados com perda de isolamento dentro dos conduítes;
• Umidade acumulada em tubulações embutidas na alvenaria;
• Emendas mal executadas ou eletrodomésticos com pequenas fugas de carcaça.

Por esse motivo, uma modernização elétrica não consiste em apenas trocar a caixa do quadro. É indispensável testar e revisar os circuitos que estão conectados a ele.

Um caso real da UniHands: modernização de um quadro elétrico em Moema

Um exemplo real aconteceu em um atendimento realizado pela UniHands para o Sr. Vidal, na região da Rua Anapurus, no bairro de Moema em São Paulo.

O imóvel possuía uma instalação antiga com um quadro metálico de chapa preta e disjuntores NEMA que já não ofereciam a segurança necessária para as cargas modernas da residência.

A primeira preocupação da equipe técnica da UniHands não foi simplesmente arrancar o quadro velho, mas entender a fundo o estado da instalação por trás dele.

Durante a vistoria diagnóstica, foram inspecionados os circuitos existentes, a integridade dos condutores, as proteções instaladas, a divisão das fases e a compatibilidade da fiação com novos aparelhos de ar-condicionado e equipamentos de cozinha instalados pelo cliente.

A partir do diagnóstico, iniciamos a modernização completa:

• O quadro de chapa antigo foi substituído por um modelo moderno com trilhos DIN e barramentos isolados;
• A distribuição foi reorganizada com disjuntores termomagnéticos corretamente dimensionados para cada circuito;
• Foram instalados dispositivos DPS para proteger os eletrônicos da casa contra surtos de rede;
• Adicionamos proteção diferencial-residual (IDR) nas áreas recomendadas por norma.

Durante a ativação do DR, a fiação dos circuitos de tomadas foi devidamente revisada para eliminar pequenas fugas de isolamento e corrigir conexões inadequadas de neutro que existiam na instalação antiga. Esse cuidado garantiu que o sistema operasse com total estabilidade, sem desarmes indevidos.

Ao final do serviço, o Sr. Vidal passou a contar com um quadro elétrico impecavelmente organizado, identificado e totalmente alinhado aos mais rigorosos padrões de segurança da NBR 5410.

Além da segurança, a revisão de uma instalação antiga elimina fugas invisíveis de corrente que provocam desperdício e aumentam a conta de luz. Modernizar o sistema elétrico é um investimento direto na segurança da família, na valorização do imóvel e na proteção do patrimônio.

Quadro elétrico moderno não é apenas estética

Um quadro novo e organizado proporciona um visual limpo e profissional, mas a estética é a parte menos importante.

O objetivo principal de um projeto elétrico bem executado é coordenar todos os elementos de segurança:

Carga real + Condutores dimensionados + Disjuntores adequados + Proteção diferencial (DR) + Proteção contra surtos (DPS) + Sistema de aterramento eficiente + Divisão equilibrada dos circuitos.

É o conjunto harmônico desses fatores que garante uma instalação confiável, sem sobrecargas, sem riscos de choques e protegida contra queimas acidentais.

Conclusão

Disjuntor, DR, DDR e DPS desempenham funções complementares e não devem ser confundidos. A ordem e o posicionamento de cada dispositivo no quadro elétrico não devem seguir receitas prontas da internet, mas sim um projeto técnico alinhado às necessidades do imóvel e às exigências da ABNT NBR 5410.

Se o seu imóvel possui quadro de luz antigo, disjuntores que desarmam sem explicação, condutores que aquecem, ausência de proteção contra choques ou se você pretende instalar equipamentos de alta potência, realizar uma avaliação técnica preventiva é o caminho mais seguro e econômico.

A UniHands realiza diagnóstico completo, revisão de fiação, reorganização e modernização de quadros de distribuição em residências, condomínios e estabelecimentos comerciais em São Paulo. Antes de trocar peças sem critério, descubra o que a sua instalação elétrica realmente precisa para funcionar com total segurança.
