Para passar cabo de rede pela casa com máxima velocidade, use cabos Cat6 de cobre puro em tubulações exclusivas de dados, nunca junto com a rede elétrica. O uso de passa-fio facilita o trajeto, e um diagnóstico técnico evita quebrar paredes em tubulações obstruídas.
Nos últimos anos, a tecnologia Wi-Fi evoluiu bastante com a chegada dos roteadores modernos e sistemas mesh. No entanto, quem trabalha de casa, joga online, assiste a transmissões em alta definição ou realiza videoconferências diárias sabe que o sinal sem fio está sujeito a instabilidades imprevisíveis.
Paredes de alvenaria maciça, espelhos, portas de madeira maciça, lajes de concreto e a enorme quantidade de redes vizinhas em edifícios residenciais criam barreiras físicas e interferências invisíveis. A única maneira de usufruir da velocidade integral contratada junto à operadora, com latência mínima e zero oscilação, é investir no cabeamento estruturado residencial.
Saber exatamente como passar cabo de rede pela casa é um divisor de águas entre ter uma rotina de conexão veloz e contínua ou conviver diariamente com travamentos, quedas de reuniões e quedas de rendimento.
Planejamento da instalação: como escolher o caminho e o tipo de cabo
Uma instalação de rede eficiente começa muito antes de desenrolar o cabo ou desmontar espelhos de tomada. O segredo de um trabalho limpo está no mapeamento minucioso de cada cômodo e na escolha correta dos insumos.
1. Identificação dos pontos de conexão estratégicos
O primeiro passo é mapear a localização exata do modem principal da operadora e listar os pontos receptores fundamentais da residência:
- Bancadas de home office e mesas de computadores de trabalho;
- Smart TVs e aparelhos de streaming na sala de estar e nos quartos;
- Videogames e consoles de alta demanda de dados;
- Pontos centrais no teto ou paredes para repetidores e roteadores adicionais em modo Access Point.
2. Escolha da categoria do cabo de rede
A escolha correta do cabo de rede define a capacidade da sua rede suportar atualizações de planos de internet pelos próximos dez ou quinze anos. Existem três categorias principais utilizadas em ambientes residenciais:
Categoria | Velocidade máxima | Frequência | Distância ideal | Recomendação prática |
Cat5e | Até 1 Gbps (Gigabit) | 100 MHz | Até 100 metros | Atende planos de entrada, mas já é considerado o limite mínimo atual. |
Cat6 | Até 10 Gbps (em até 55m) | 250 MHz | Até 100 metros (1 Gbps) | Padrão ouro para reformas residenciais modernas, home office e streaming em 4K/8K. |
Cat6a | Até 10 Gbps | 500 MHz | Até 100 metros (10 Gbps) | Ideal para infraestruturas com alta blindagem e tubulações industriais ou servidores. |
Dica técnica da UniHands: fuja de cabos identificados como CCA (alumínio cobreado). Eles são frágeis, quebram facilmente dentro de curvas de eletrodutos e oxidam com rapidez. Exija sempre condutores de cobre puro homologados pela Anatel.
Rotas de passagem: conduíte embutido, canaleta ou forro?
Cada imóvel possui características construtivas próprias. Em casas térreas, sobrados e apartamentos, o método de transporte do cabo deve equilibrar estética, proteção mecânica e praticidade.
Método de instalação | Impacto visual | Nível de intervenção | Indicação principal |
Eletroduto embutido na parede | Invisível (acabamento em espelho de tomada) | Baixo a moderado (utiliza tubos existentes) | Casas e apartamentos com tubulações de telefone ou antena livres. |
Canaletas plásticas de sobrepor | Aparente (pode ser pintada na cor da parede) | Mínimo (fixação adesiva ou parafusada) | Ambientes alugados ou paredes maciças sem tubulação prévia. |
Forro de gesso ou drywall | Totalmente invisível | Baixo (passagem livre por cima das placas) | Imóveis com rebaixo de gesso na sala, corredores ou dormitórios. |
Rodapés com passa-cabo embutido | Invisível e elegante | Mínimo (troca ou aproveitamento de rodapés) | Apartamentos modernos sem permissão para quebrar paredes. |
Passar cabo de rede junto com energia: por que você deve evitar
Uma dúvida muito comum entre proprietários e instaladores amadores é se é permitido passar cabo de rede junto com energia elétrica no mesmo conduíte.
A resposta técnica das normas NBR 5410 (instalações elétricas) e NBR 14565 (cabeamento estruturado) é categórica: não se deve compartilhar o mesmo eletroduto para cabos de rede e fiação de energia elétrica.
Existem dois motivos centrais para essa proibição:
- Indução eletromagnética e interferência: a corrente alternada de 110V ou 220V cria um campo magnético ao redor dos condutores elétricos. Esse campo induz ruídos na fiação de rede de dados, provocando perda de pacotes, lentidão severa, instabilidade e quedas constantes de conexão.
- Risco à segurança e integridade dos equipamentos: caso ocorra um curto-circuito, sobretensão ou rompimento do isolamento de um cabo de fase elétrica, a alta tensão pode penetrar no cabo de rede e queimar instantaneamente as placas de rede de computadores, roteadores e televisores, além de criar risco grave de choque elétrico para os usuários.
Se você precisa saber como passar cabo de rede pelo conduite em imóveis antigos que não possuem tubulação exclusiva de dados, a melhor alternativa é utilizar a tubulação de interfone, antena coletiva de TV a cabo ou partir para canaletas externas e rodapés técnicos.
Ferramentas e materiais indispensáveis para a instalação
Para realizar um trabalho seguro, limpo e com padrão técnico de alto nível, separe os seguintes itens:
Materiais
- Cabo de rede Cat6 de cobre puro: medido com margem de segurança de 2 a 3 metros em cada ponta;
- Conectores RJ45 macho de qualidade: específicos para a categoria do cabo escolhido;
- Tomadas fêmea Keystone RJ45: para instalação em espelhos de parede com encaixe modular;
- Espelhos de acabamento 4×2: com módulos cegos e entradas de rede para substituir tampas antigas;
- Lubrificante passa-cabo profissional: em gel ou vaselina líquida neutra (evite sabão ou detergente, pois ressecam e oxidam a capa plástica dos condutores ao longo do tempo).
Ferramentas
- Guia passa-fio de alta resistência: modelos em nylon ou alma de aço com ponta flexível de tração;
- Alicate de crimpagem RJ45: com lâmina de corte e prensa de precisão;
- Decapador de cabos de rede: para remover a capa externa sem ferir o isolamento dos pares trançados;
- Alicate de corte diagonal e fita isolante de boa fixação;
- Testador de cabo de rede RJ45: ferramenta que valida a continuidade elétrica dos 8 condutores e confirma se a pinagem está perfeita em ambas as extremidades.
Passo a passo: como passar cabo de rede pela parede e tubulações
Ao realizar a instalação, siga este roteiro de etapas para garantir um trabalho sem surpresas desagradáveis:
Passo 1: Desenergização e inspeção das caixas de passagem
Mesmo que a tubulação utilizada seja de dados ou antena, desligue os disjuntores do quadro elétrico próximos aos pontos de trabalho por motivo de segurança. Retire os espelhos 4×2 das paredes e inspecione a entrada do conduíte para checar se há poeira, umidade ou restos de argamassa da época da construção.
Passo 2: Inserção da fita guia
Introduza a fita passa-fio pelo conduíte a partir do ponto de saída em direção ao ponto de entrada. Faça movimentos firmes e constantes. Se encontrar resistência em alguma curva acentuada, gire a guia suavemente no sentido horário e anti-horário para vencer o obstáculo na tubulação.
Passo 3: Fixação do cabo e tração conjunta
Com a ponta da guia aparecendo na outra extremidade, amarre firmemente a ponta do cabo de rede no olhal da fita. Utilize fita isolante para criar um acabamento em formato cônico, sem pontas salientes que possam enroscar nas junções dos tubos.
Aplique uma camada fina de lubrificante passa-cabo no corpo da fiação. Uma pessoa puxa a guia com ritmo cadenciado enquanto outra guia o cabo na entrada, impedindo dobras ou nós.
Passo 4: Decapagem, ordenação dos pares e crimpagem
Após deixar a folga necessária nas caixas de tomada, retire cerca de 3 cm da capa externa do cabo com o decapador.
Desenrole os quatro pares trançados e alinhe os fios conforme o padrão de cores internacional T568B (Branco do Laranja, Laranja, Branco do Verde, Azul, Branco do Azul, Verde, Branco do Castanho, Castanho). Corte o excesso em linha reta, insira até o fundo do conector RJ45 e prense com o alicate de crimpagem.
Passo 5: Teste eletrônico com o testador de rede
Conecte as duas pontas no testador de cabos. O equipamento emitirá uma sequência de luzes de 1 a 8 em ambos os módulos. Se todos os LEDs acenderem em ordem numérica exata, o cabo está perfeitamente conectado e pronto para transmissão de dados em velocidade Gigabit.
Caso real em Moema: quando o problema não estava apenas no cabo de rede
No dia a dia dos nossos atendimentos em São Paulo, encontramos com frequência situações em que a dificuldade de sinal esconde variáveis que vão muito além de uma simples passagem de fios.
Uma narrativa autêntica mostra a complexidade da prática em campo, o obstáculo enfrentado e o aprendizado técnico real da equipe.

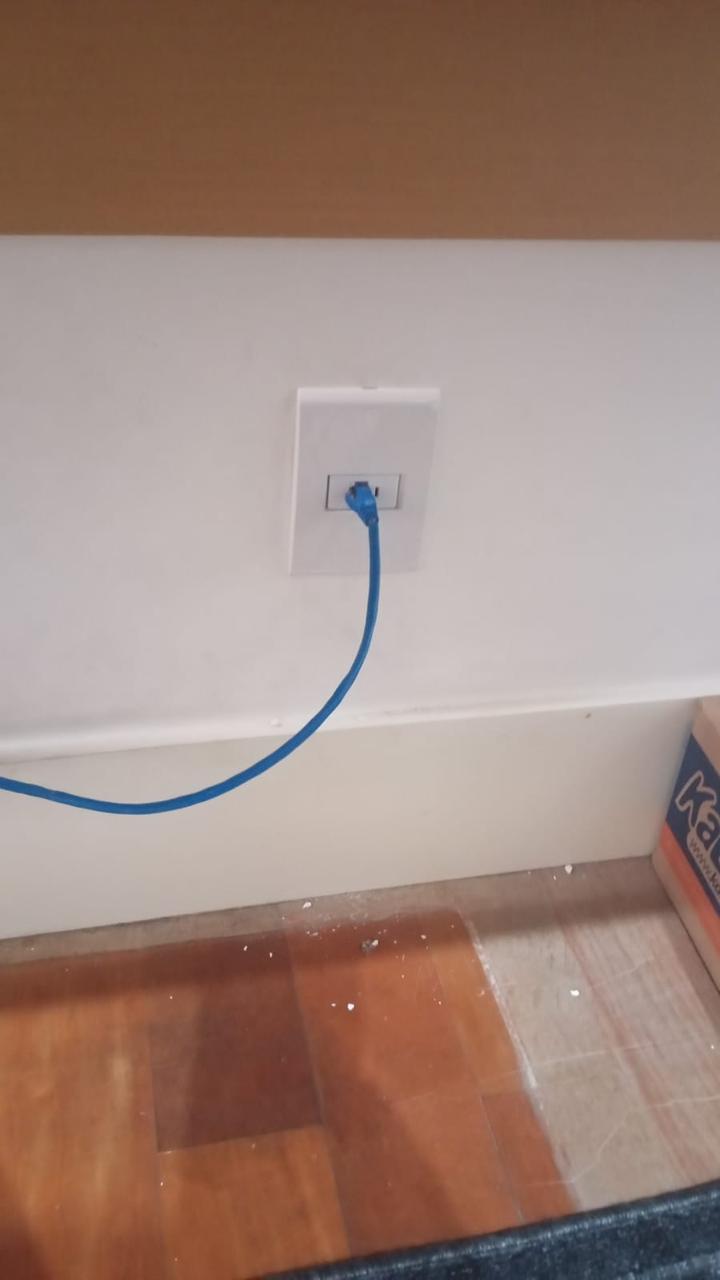

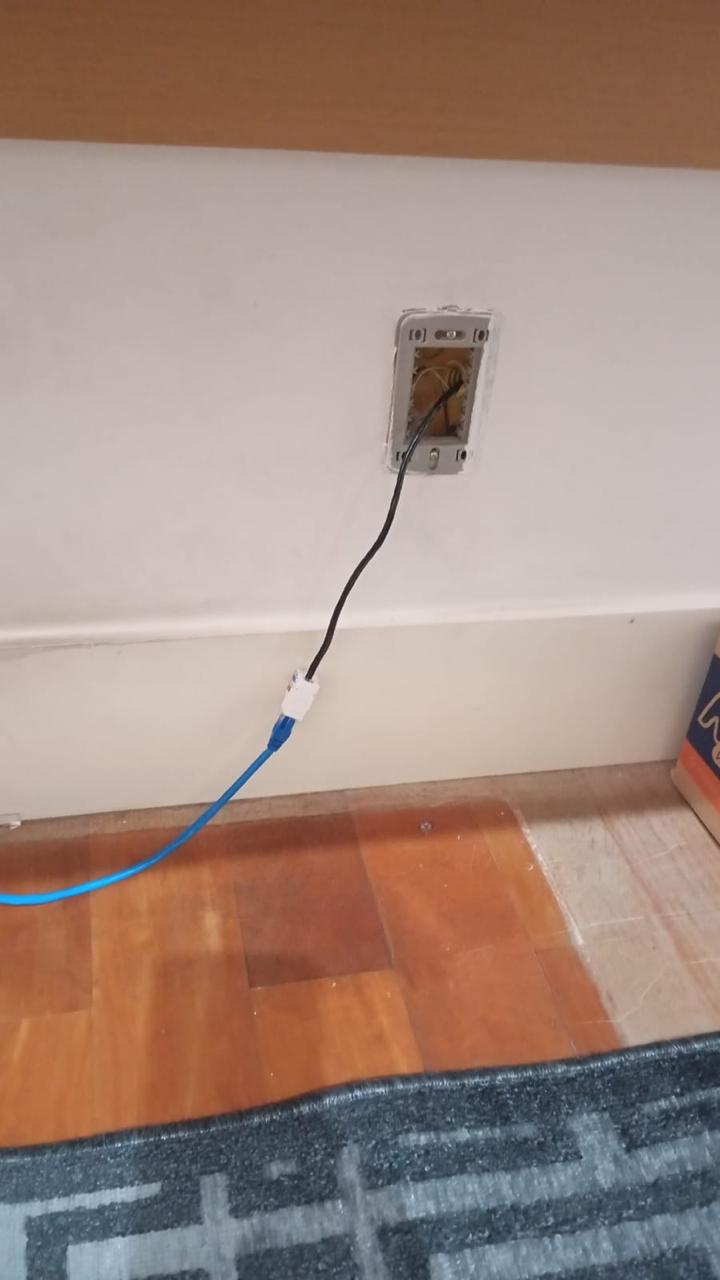

Recentemente, a UniHands atendeu o Murilo, cliente antigo da empresa, em Moema, São Paulo. Ele nos procurou porque estava com dificuldade para passar o cabo de rede pela tubulação do apartamento e queria melhorar a qualidade do sinal de internet, principalmente na televisão.
Durante o serviço, identificamos eletrodutos obstruídos por antigas reformas do edifício.
Como o cliente não queria iniciar uma reforma mais invasiva no apartamento nem quebrar paredes de alvenaria, nossa equipe trabalhou na passagem da nova fiação utilizando os caminhos existentes de telecomunicações e conseguiu solucionar com sucesso a limitação da tubulação.
Porém, depois de todo o trabalho concluído e o cabo de rede devidamente testado com continuidade perfeita, surgiu uma informação importante: a televisão continuava apresentando problemas de conexão e quedas intermitentes.
Foi então que Murilo nos contou que sua empresa havia sofrido uma enchente recentemente e que a TV tinha sido atingida pela umidade antes de ser transferida para o apartamento.
A partir dessa informação, identificamos que o equipamento também apresentava problema na placa de rede interna, comprometendo a conexão tanto por cabo quanto por Wi-Fi.
Esse caso trouxe um aprendizado fundamental: antes de passar um novo cabo de rede em casa, é essencial investigar todo o cenário. O problema pode estar na tubulação, no cabeamento, na qualidade do sinal da operadora ou até no próprio equipamento receptor.
Se tivéssemos recebido desde o início a informação sobre o contato da televisão com a umidade, o diagnóstico poderia ter sido direcionado mais rapidamente. Por isso, em problemas de internet e cabeamento, contar ao técnico todo o histórico do equipamento pode economizar tempo, trabalho e dinheiro.
A visão técnica da UniHands: método, responsabilidade e garantia
Passar cabo de rede parece uma tarefa simples à primeira vista, mas exige conhecimento de infraestrutura predial, noções de eletromagnetismo e ferramentas de precisão para evitar danos irreversíveis às tubulações embutidas.
Na UniHands, nossos técnicos avaliam a viabilidade técnica de cada ambiente, desobstruem conduítes com métodos não destrutivos e garantem que todo o cabeamento seja entregue certificado, identificado e organizado.
Contratar um profissional para passar cabo de rede garante que sua residência receba uma estrutura duradoura, segura contra incêndios e interferências, permitindo que você desfrute da melhor experiência digital com estabilidade absoluta.
Perguntas Frequentes
1. Qual é o melhor tipo de cabo de rede para instalar em casa ou apartamento?
Para a grande maioria dos imóveis residenciais modernos, o cabo Cat6 de cobre puro 100% é a escolha mais indicada. Ele suporta taxas de transferência de até 10 Gbps em distâncias curtas e médias, possui blindagem interna que reduz o ruído entre os pares e garante compatibilidade com os roteadores e placas de rede mais atuais do mercado.
2. Como passar cabo de rede em apartamento antigo com conduíte entupido?
Em edifícios antigos, é comum encontrar tubulações amassadas ou obstruídas por pó de reboco. A solução técnica consiste em usar desincrustantes ou lubrificantes específicos para eletrodutos, fitas guia de aço helicoidal flexível e tração inversa. Caso o eletroduto esteja colapsado na alvenaria, a melhor saída para evitar quebra de paredes é utilizar rodapés técnicos com canaletas embutidas ou o espaço do forro de gesso.
3. Posso passar cabo de rede blindado junto com fios elétricos?
Embora cabos de rede blindados (como STP ou FTP) tenham uma malha protetora de alumínio, eles não devem ser passados junto com fios elétricos de 110V ou 220V. Para que a blindagem funcione sem ruídos, ela necessita de aterramento elétrico perfeito em ambas as pontas. Além disso, as normas de segurança predial proíbem a mistura para evitar acidentes com alta tensão em caso de falha de isolamento.
4. Como passar cabo de rede pela parede sem quebrar a alvenaria?
Para passar o cabo pela parede sem realizar obras, aproveite as tubulações existentes de interfone, telefone antigo ou cabeamento de antena de televisão. Outra alternativa prática e de excelente acabamento é a instalação de canaletas de PVC com fita dupla face de alta aderência fixadas junto ao rodapé ou em cantos discretos de portas e paredes.
5. Quanto tempo dura uma instalação residencial de cabeamento de rede?
Um serviço de cabeamento de rede em residências ou apartamentos de pequeno e médio porte costuma levar de 3 a 6 horas para ser concluído, dependendo do número de pontos solicitados, do estado de desobstrução das tubulações e do tipo de acabamento em espelhos de tomada.
6. Por que meu computador ou videogame continua sem sinal mesmo após passar o cabo?
Os motivos mais comuns incluem pinagem incorreta nos conectores RJ45 (ordem de cores errada), fios do conector mal prensados no alicate, cabo rompido por tração excessiva durante a passagem no conduíte ou defeito na placa de rede do equipamento, como vimos no caso real do nosso atendimento em Moema.
7. Vale a pena contratar um profissional para passar o cabeamento de rede?
Sim. O profissional qualificado possui fitas guia adequadas, ferramentas de crimpagem de precisão, testadores de rede calibrados e conhecimento das normas prediais para encontrar as melhores rotas sem danificar fios existentes, garantindo conexões certificadas e suporte técnico garantido.
Conclusão
Saber planejar e executar a passagem de cabo de rede pela residência transforma a rotina digital da sua família ou do seu escritório, trazendo velocidade total, estabilidade ininterrupta e valorização patrimonial ao imóvel.
Se você reside na capital paulista e precisa de apoio técnico para planejar a infraestrutura de dados da sua casa ou apartamento, entre em contato com os especialistas da UniHands.
